Etched Foils / Films Chauffants

Le PEN est un matériau similaire au PET mais avec de bien meilleures propriétés. Le PEN est un peu plus cher que le PET, mais possède des propriétés chimiques, thermiques, mécaniques et électriques plus élevées. Le matériau est couramment utilisé dans les appareils électroniques.

Les avantages des films chauffants en PEN :

• Possibilité de soudure par waveflow avec de la soudure sans plomb
• Température plus élevée possible par rapport au PET
• Bonne résistance chimique
• Résistance mécanique supérieure avec 3 à environ 30 %
  par rapport au PET

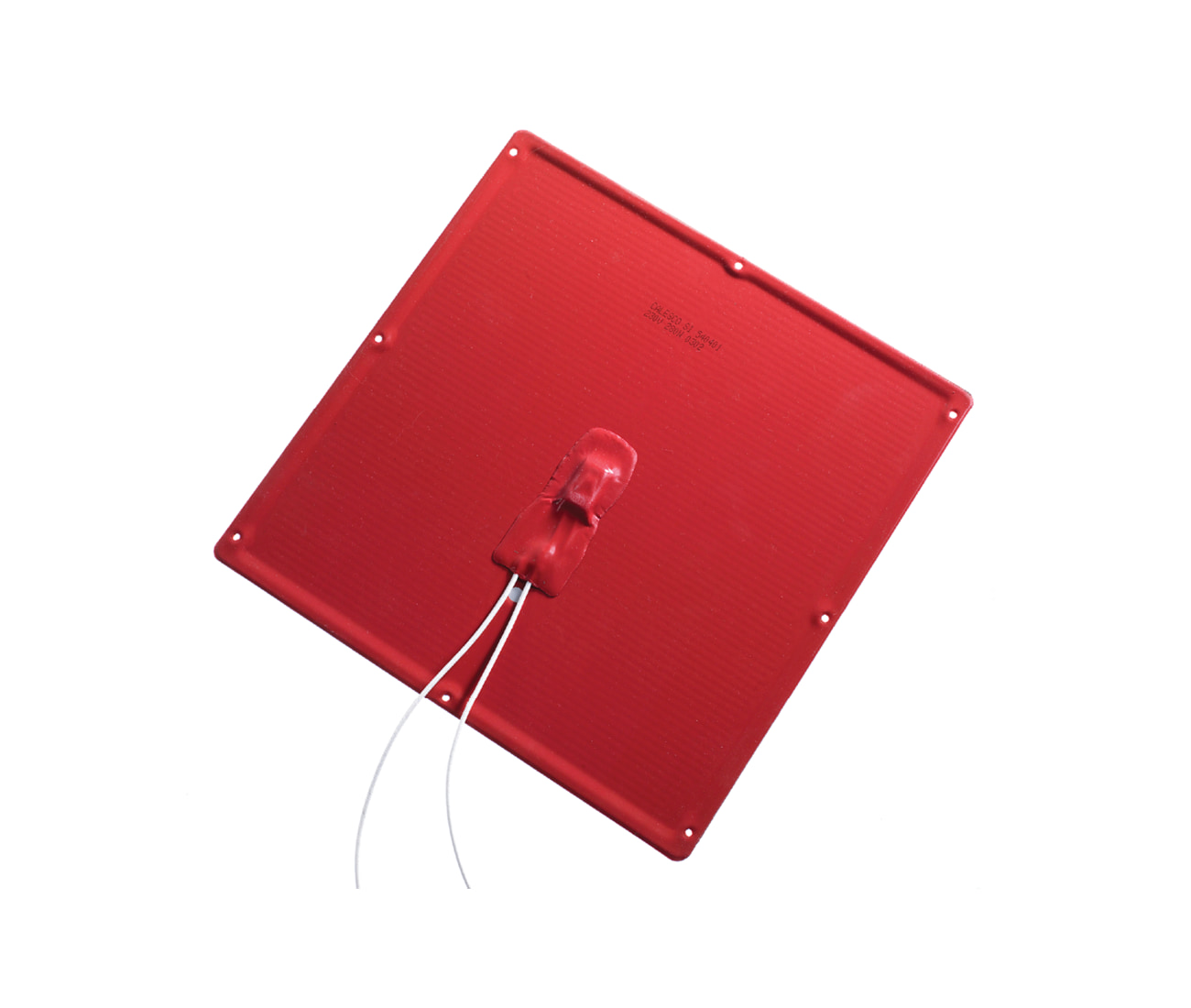

Le caoutchouc de silicone est un matériau robuste et flexible avec d’excellentes propriétés de résistance à la température.

Il peut être utilisé dans des applications à haute et basse température.

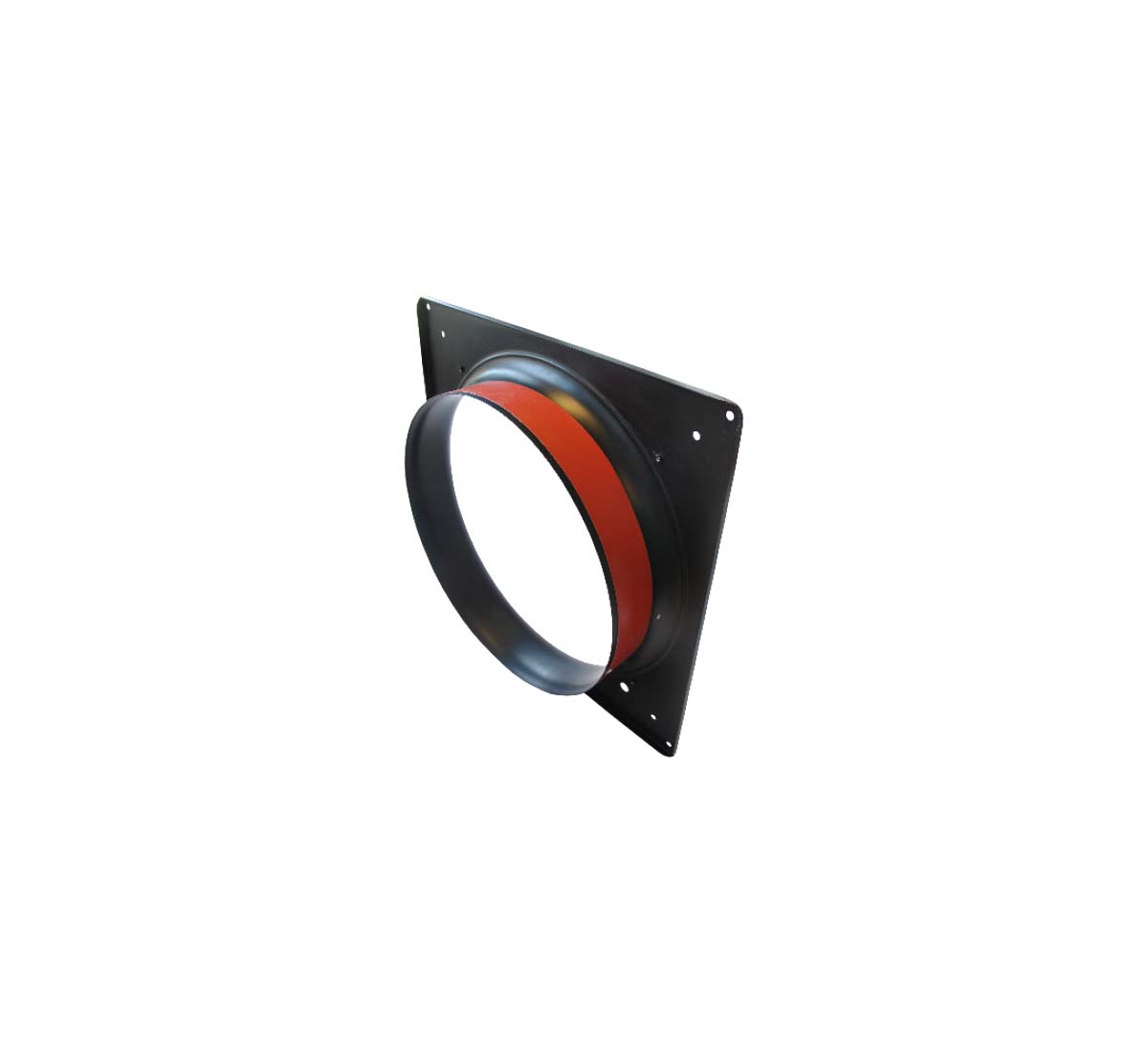

Le caoutchouc de silicone renforcé de fibre de verre confère à votre appareil de chauffage une stabilité dimensionnelle sans sacrifier la flexibilité.

Les avantages des films chauffants en silicone :

• Peut être vulcanisé en usine sur des pièces métalliques
• Assemblage PSA
• Faible perméabilité aux gaz

Le polyimide est un matériau mince et semi-transparent doté d’une excellente rigidité diélectrique. Il est également résistant à la plupart des produits chimiques, acides et bases.

La plage de température est comprise entre -271 °C (hélium liquide) et 200 °C.

Sur demande, nous avons la possibilité d’ajouter des composants tels que des thermistances, des capteurs et des circuits intégrés en les soudant à l’élément.

Les avantages des films chauffants en kapton-polyimide :

• Plage de températures élevées et basses
• Excellente rigidité diélectrique
• Bonne résistance chimique
• Composants soudés possibles

Les films chauffants en mica sont des éléments en feuille gravés, pris en sandwich entre des couches de mica.

L'élément chauffant est rigide et nécessite un serrage mécanique uniforme afin d'assurer des performances optimales et durables, en particulier pour les applications à haute puissance.

Les avantages des films chauffants en mica :

• Haute puissance
• Peut être utilisé assemblé à l’air libre
• Températures de fonctionnement élevées
• Échauffement rapide

Les réchauffeurs en polymère imprimé sont basés sur de l’argent imprimé à faible résistance comme électrode. La chaleur est générée par un certain nombre de résistances polymères avec des caractéristiques PTC (coefficient de température positif) connectées en parallèle.

Dans la plupart des cas, la résistance polymère recouvre complètement l’appareil de chauffage et donne ainsi une répartition très uniforme de la température.

L’effet PTC rend le chauffage auto-limité et les points chauds et froids sont donc évités car l’énergie est générée là où vous en avez besoin.

Le film chauffant en polymère est également très résistant à la corrosion par rapport aux réchauffeurs métalliques.

Les avantages du film chauffant en PTC :

• Autorégulation
• Conception robuste insensible aux petits dommages
• Résistant à la corrosion
• Rentable à basse puissance et haute tension

Les réchauffeurs en PVC sont couramment utilisés pour des applications dans des environnements très humides ou humides.

Ils ont un indice de protection IP 67 et sont disponibles en silicone de qualité médicale, approuvés pour le contact avec la peau.

Les films chauffants en PVC (etched foils) sont également très flexibles et peuvent être utilisés avantageusement là où la flexibilité est nécessaire.

Les avantages des films chauffants en PVC :

• Imperméable
• Souple
• Bonne résistance chimique
• Résistant aux acides
• Haute résistance mécanique

Les réchauffeurs en polymère imprimé sont basés sur de l’argent imprimé à faible résistance comme électrodes. La chaleur est générée par un certain nombre de résistances polymères connectées en parallèle et est donc très robuste et insensible aux petits dommages.

La résistance est pratiquement constante jusqu’à 70°C.

Les films chauffants en polymère sont principalement utilisés dans des applications à faible puissance, à tension modérée à élevée, où l’on doit normalement utiliser des métaux précieux pour obtenir une faible puissance.

La résistance peut être réglée dans une plage de 100 ohm/carré à 5000 ohm/carré et convient donc à de nombreuses applications différentes.

Un film chauffant en polymère est également plus résistant à la corrosion que les films chauffants en métal.

Les avantages du film chauffant à puissance constante en polymère imprimé :

• Possibilité d’utilisation sur de nombreux supports différents
• Conception robuste insensible aux petits dommages
• Résistant à la corrosion
• Grande plage de résistivité

Nos kits de démarrage sont une introduction aux réchauffeurs à feuille gravée pour les ingénieurs et les départements de R&D qui souhaitent en savoir plus ou qui ont besoin de réchauffeurs pour un projet de développement.

Les kits de démarrage comprennent différents éléments chauffants et technologies qui peuvent être utilisés pour les tests et le développement, ainsi que des fiches techniques et des informations utiles afin de trouver la bonne solution pour votre application.

Nous proposons des kits de démarrage avec des technologies standard et des kits spécifiques pour le segment ADAS.

Les spécifications de chaque type d’appareil de chauffage se trouvent dans la fiche technique correspondante.

Backer HTF dispose d’une sélection de réchauffeurs disponibles en stock pour une livraison immédiate aux clients.

Les films chauffants sont conçus pour une certaine résistance et peuvent fonctionner sous différentes tensions pour donner une puissance différente, comme indiqué dans les tableaux ci-dessous.

Les films chauffants (etched foils) peuvent être incorporés directement dans une application de chauffage, si les performances sont bonnes, ou être utilisés comme réchauffeur d’essai pour déterminer la puissance de surface appropriée pour l’application spécifique avant de commander un réchauffeur sur mesure.

Remarque :

À une puissance de surface supérieure à environ 0,4/cm², le chauffage nécessite un bon contact avec un dissipateur thermique approprié.

Les spécifications de chaque type d'etched foils se trouvent dans la fiche technique correspondante.
